【高景說】液晶拼接屏項目如何選擇視頻分配器、多屏拼接處理器以及視頻矩陣？閱讀次數 [504] 發布時間 :2023/1/11

       液晶拼接屏的行業應用

       液晶拼接屏是一種顯示分辨率高，可以拼接起來使用的一種顯示屏。

       我(wǒ)們經常看到的尺寸有46英寸、49英寸、55英寸以及65英寸的液晶拼接屏。按照拼接屏拼接後的雙邊拼縫的大小，又可以劃分0.88mm拼縫的、1.7mm拼縫的以及3.5mm拼縫的。經過尺寸和拼縫的組合，就形成了多種規格的液晶拼接屏的規格型号。

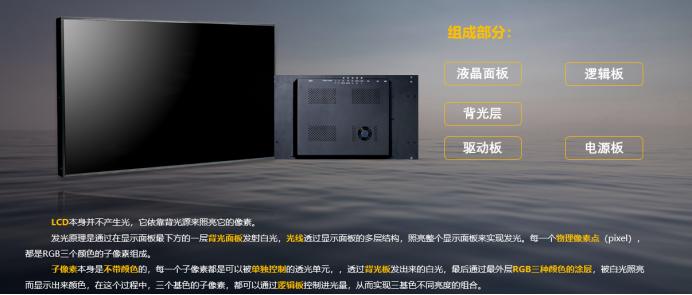

       如下圖中所示

       液晶拼接屏優于其分辨率高、可以任意組合，壽命長等特點，現在多用于視頻監控、企業宣傳顯示、會議室等領域。

       特别說明，液晶拼接屏和液晶電視有着很大的區别，主要體現在以下方面。

         （一）多種多樣的顯示方式

      支持多種顯示模式，全屏顯示、單屏顯示、漫遊疊加、畫中畫顯示等多種顯示布局，确保在超窄拼縫拼接顯示完美，打造更多、更強大的視頻拼接組合顯示方式。

       需要實現以上的顯示效果及功能，離不開周邊設備的配合。視頻分配器（經常是HDMI視頻分配器）、視頻矩陣（也叫混合矩陣或者視頻切換矩陣）、多屏拼接處理器（也稱之爲多畫面拼接處理器、多視頻控制器或者拼接處理器）。

       （二）系統方案之視頻分配器

       一個視頻信号源平均分配成多路視頻信号的設備；實現一路視頻輸入，多路視頻輸出的功能，除了提供多路獨立視頻輸出外，兼具視頻信号放大功能，故也稱爲視頻分配放大器。常見的規格有：1分4、1分8、1分16。

       其優點是，視頻分配器成本低。

       其缺點是，隻有1路視頻源在整個拼接大屏上全屏顯示。

       （三）系統方案之視頻矩陣

        視頻矩陣可以簡單理解爲是多路輸入多路輸出的視頻分配器，一般常見的有4路輸入4路輸出的，8路輸入8路輸出的以及16路輸入16路輸出的等等。其優點是，實現多個信号在對應的屏幕上獨立顯示，同時可以利用相應的軟件進行切換顯示。其缺點是，每個視頻信号源隻能在獨立的1個顯示單元内顯示，無法跨屏顯示。

       （四）系統方案之拼接處理器

       拼接處理器是一款多種類型信号輸入，多種類型信号輸出，可以混合搭配的視頻信号處理設備。

       液晶拼接顯示系統最重要的組成之一，實現不同像素的圖像在大屏中任意開窗口、畫面疊加、信号切換、窗口放大縮小、跨屏漫遊顯示等功能。

       其優點是，具有視頻矩陣、視頻分配器的所有功能，且多了畫面跨屏顯示功能。

       其缺點是，造價比視頻矩陣、視頻分配器高。

       【總結彙總】

       爲一個項目出具、配置1套合理的、實用的相關設備是滿足項目使用，方便操作的基礎。通過下圖彙總，可以爲日後在項目中如何選擇合适的設備做了參考。

➷➷➷➷➷➷➷➷➷
