電源雙備份，顧名思義即使用兩顆單電源達到電源備份優勢，在系統作動使用時，兩顆電源是同時作動平均分擔輸出功耗，對于每一顆單電源可降低電源功率而提高了使用的壽命效能，當當中的一顆電源作動失效時，則LED模組所需要的負載将切換到另一顆的電源作動，如同目前一般常見的單電源作動方式繼續進行正常的運作，以完成雙電源備份。
信号雙備份，亦即在主闆上配備有兩個IC系統，等同于使用兩張接收卡，透過系統的集成方式提供了冗餘空間，系統作動時信号使用一路的主路信号，當主路信号作動失效時，将自動切換使用另一路的備用信号，完成雙信号備份保證信号不掉失。
LED大屏顯示系統的組成
LED大屏顯示系統是近年來在會議室、多功能廳、報告廳以及指揮中心應用廣泛的顯示系統。其主要有以下幾大部分組成：
顯示部分：室内全彩LED顯示屏單元、LED專用電源等
控制部分：控制主機、多畫面拼接處理器、發送卡、接收卡等
配電部分：智能配電箱、供電電纜等
傳輸部分：網線、高清視頻信号線等
安裝部分：訂制鋼結構、不鏽鋼包邊部分等
備品部分：備品模組、備品電源、接收卡等
軟件部分：大屏幕播控軟件、多畫面拼接器控制軟件等
其中，在信号傳輸和控制部分等，存在着是否雙備份的系統，雙備份系統就是1主1備，當其中1路出現問題的時候，不影響使用。
LED顯示屏的電源雙備份
通常來講，在LED顯示屏的器件故障中，開關電源故障是第一位，所以對于高級備份場所一般采用雙電源備份。

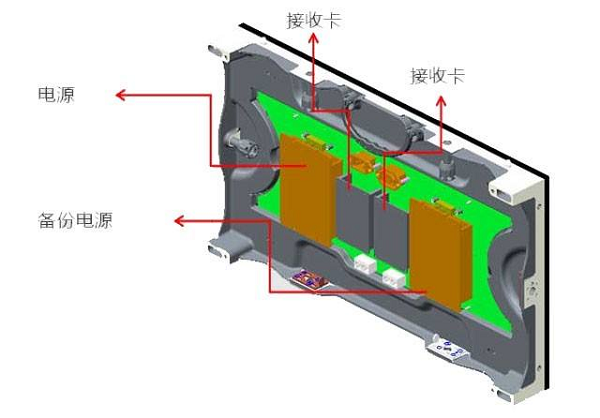

在一個16:9的壓鑄鋁箱體内采用2個帶有均流輸出的電源， 2個電源同時半額輸出，這樣降低電源的工作負擔，延長電源使用壽命，也避免電源冷切換時造成的電網沖擊，帶來的顯示都抖動或三次諧波引起設備重啓，同時在軟件端實時監控電源狀态，在檢修期時可以快速更換，以排除故障每個LED顯示屏箱體内都有1塊或多塊電源，這些電源是并聯工作的。

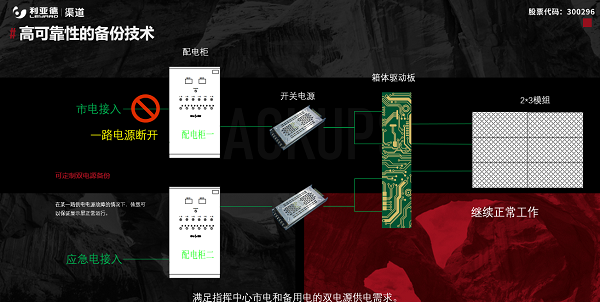

雙電源保證了LED顯示單元的電路雙備份，但是實際在使用過程中還要考慮到整個大屏顯示供電電路的雙備份。即：一般采用市電和UPS可快速切換的供電系統，這樣從根本上保證整個顯示系統用電的雙備份。
如下圖：

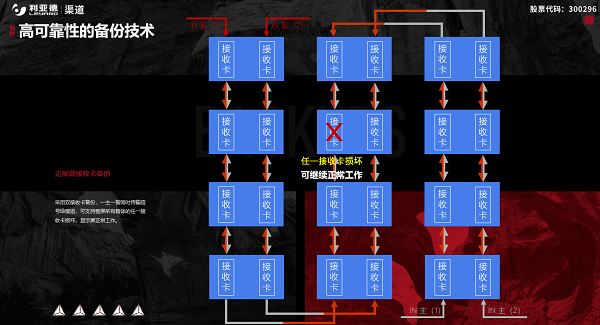

LED顯示屏的雙接收卡備份
采用金手指接收卡的産品可以很好的搭配LED顯示屏的PCB電路闆，HUB闆做接收卡的雙備份。傳統的LED模組屏産品，尤其是320mm*160mm或者640mm*480mm的箱體屏産品，很難做到就接收卡的雙備份。
如下圖：
利亞德的TVF系列高端産品，在完美的16:9的壓鑄鋁箱體内，設計一體化的HUB闆，采用金手指接收卡。可以做到2張接收卡，一主一備。
而傳統的320*160的模組産品，優于HUB闆與LED模組已經成爲一體，大多數是預留了HUB75接口或者HUB320接口。無法使用金手指接收卡。也就無法做接收卡的雙備份了。
LED顯示屏的信号傳輸雙備份
LED顯示屏的發送卡到LED顯示單元采用網線傳輸，LED顯示單元之間的信号也是采用網線傳輸。所以當做雙備份時，網線的數量需要翻倍。發送卡的數量也是原設計的2備。如下圖：
當一路網線或者1張接收卡損壞時，不影響信号的正常傳輸。整個信号傳輸是1主1備的。對于要求比較高的場所，一定要确認所選的産品是否支持。
LED顯示屏是不是都支持信号、電源、接收卡雙備份?
很明顯，不是的。
不是所有的廠家所有的産品的設計都支持的；
一般來講，16:9的壓鑄鋁産品，大多支持雙電源備份。
部分廠家的16:9的壓鑄鋁産品支持接收卡的雙備份。
信号的雙備份主要與布設的網線和使用的發送卡數量有關。常規産品也是可以做的。
永不黑屏利器之一無排線設計，接插件硬連接
