利亞德解讀冬奧：“雙奧之企”見證中國顯示技術躍遷閱讀次數 [239] 發布時間 :2022/10/24
從2008年奧運的夢幻五環、巨型LED地屏畫卷，到2022年北京冬奧的世界最大LED三維立體舞台，利亞德作爲深度參與北京兩屆奧運盛會的“雙奧之企”，見證并引領了中國智能顯示科技的躍遷。
從2008年奧運的夢幻五環、巨型LED地屏畫卷，到2022年北京冬奧的世界最大LED三維立體舞台，利亞德作爲深度參與北京兩屆奧運盛會的“雙奧之企”，見證并引領了中國智能顯示科技的躍遷。
北京冬奧會開幕式2月4日晚在鳥巢成功上演，赢得來自世界的盛贊。而盛贊背後，是中國科技力量的進步，是中國科技企業對冬奧的全力支持。

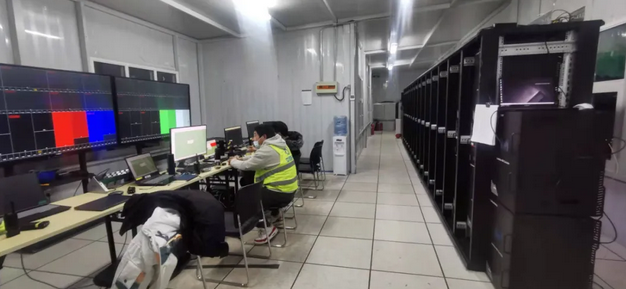

利亞德冬奧開幕式技術保障團隊(攝于鳥巢)
從2008年奧運的夢幻五環、巨型LED地屏畫卷，到2022年北京冬奧的世界最大LED三維立體舞台，利亞德作爲深度參與北京兩屆奧運盛會的“雙奧之企”，見證并引領了中國智能顯示科技的躍遷。
顯示技術的進步
(一)LED顯示屏分辨率大大提高
直觀的表現：2008年地屏畫卷相當于4台高清電視拼接，而2022年冬奧地屏超8K分辨率相當于64台高清電視拼接而成。

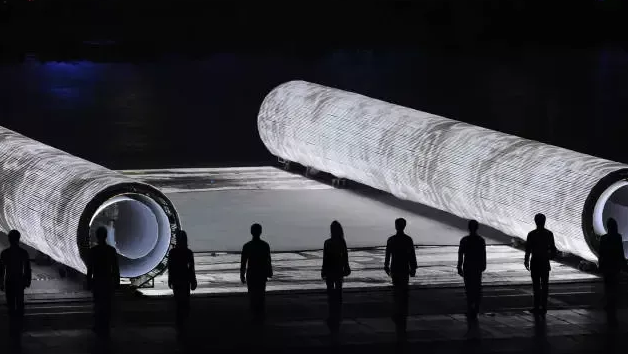

2008年奧運地屏畫卷長147米寬27米，LED屏幕像素間距是20mm的，整個畫卷分辨率7056X1296。
利亞德爲08奧運開幕式提供包括奧運五環、LED地屏卷軸在内的80%聲光電技術
2022年冬奧會的地屏橢圓長度156米寬度76米，LED地屏像素間距是5mm，整個地屏分辨率高達14880×7248，并以地屏對稱中心線爲分割線，超過11000平米的地屏被分爲4個8K播放區域。
開幕式所有環節做了共5800多秒、29萬幀數字内容，“鳥巢”地面即冰面分辨率爲14880x7248，“鳥巢”豎屏即冰瀑分辨率爲2560x7328，整個開幕式的視效畫質達到16K水準。這在奧運曆史上也是前所未有的。
(二)LED顯示屏防護等級大大提升
開幕式地面顯示系統建在盛夏，用在寒冬，運行最大的風險是環境風險。由于鳥巢爲露天場館，每一塊LED模組都要經曆雨雪、烈日、風沙、嚴寒的考驗。利亞德技術團隊把航天的質量管理引入到工作中，保證每一塊LED模組的質量在極端條件下的耐久性，滿足演出舞台防滑、防眩目、結構承重以及電氣安全等特性。
相較于2008年的技術，利亞德爲2022年冬奧會開幕式提供的LED顯示屏及其部件全部達到IP66防護标準，可以完全防止外物侵入，承受強烈噴水時電器的進水量不會産生有害的影響。
此外，LED地屏顯示面闆還加裝抗眩光、抗摩爾紋、防滑霧化面罩，顯示畫面柔和，爲攝像轉播提供全焦段無雜波、無幹擾的純淨視頻顯示畫面。
顯示産品的豐富
冬奧開幕式舞台，不僅面積大，技術先進，應用産品種類更是豐富。
(一)LED地磚屏
超過11000平米的地屏是爲冬奧會開幕式專門定制的特種LED顯示系統，可以實現超高藝術表現力、超強可靠性與耐用度、超高安全性、超高清顯示與超強色彩還原度。
(二)LED碳纖維屏
長22米寬7米高10米的冰立方，重量達400噸，升降重量達180噸，升降載荷超過一般劇院大型升降台的8倍，是整個開閉幕式較大功率的驅動設備。其四周和頂部都是高清的LED顯示屏，形成世界上獨一無二的最大五面體裸眼3D顯示裝置。
冰立方頂部的地屏與舞台地屏完全一樣，爲了給冰立方“減負”，其四周LED單元則采用利亞德較先進的碳纖維結構設計，顯示單元重量隻有8公斤/㎡，讓冰立方的快速升降成爲可能。
(三)LED格栅屏

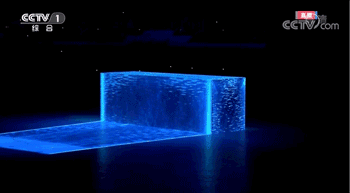

冰瀑寬度20米高度達到58米。其中，14米寬7米高的運動員通道提升屏采用碳纖維屏幕，其餘冰瀑屏幕全部采用鋁條結構的格栅屏。
作爲利亞德創意顯示明星産品格栅屏。該系列産品采用精準的色彩管理系統，各項指标均符合廣電級标準;産品采用整體灌膠工藝設計, 軍工級IP65級前後防水，抗風能力強，安全性更高透風率達到70%，确保了鋼架的穩定性。

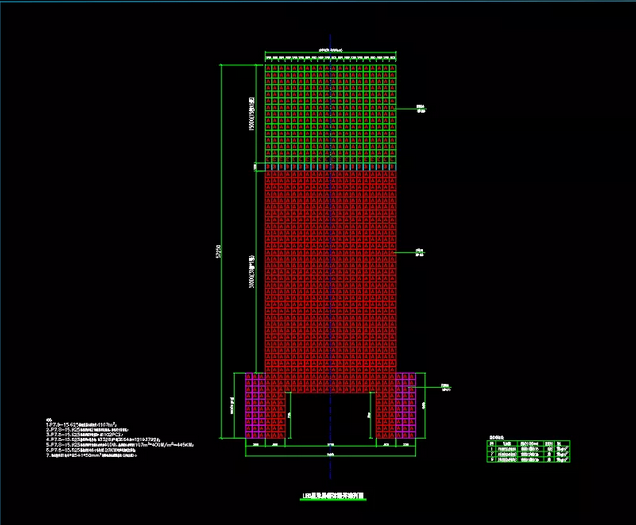

冰瀑屏幕結構(利亞德設計繪制)
此外，08年奧運開幕式也有蓋闆和升降台設計，當時技術有限，采用的是燈條拼接圓形接縫，縫隙較大能達到100mm以上，所以蓋闆和周圍地屏的鋸齒接縫十分明顯。
這一次冬奧開幕式的圓形蓋闆和升降台，采用特殊的制作工藝，制作了接縫區域的異形單元，圓形拼縫的縫隙較小10mm，較大28mm，蓋闆或升降台與地屏平齊以後，肉眼幾乎看不出來圓形拼縫，最大程度保證了畫面的整體一緻性。
播控系統的國産化
盡管這一次的播控系統是采用的是全國産設備，但是設備性能比08年的國外播控設備更加先進穩定可靠，徹底打破國外技術上的壟斷局面，爲全世界觀衆呈現出最完美的視覺效果。
08年的一台播放服務器隻能輸出4路2K信号，這一次的一台播放服務器能輸出4路4K信号，多台設備聯播能做到幀同步，8K攝像機都拍攝不出來誤差。
此次，地面顯示系統内建設的播控系統負責開幕式地屏、冰立方、冰瀑、中心圓台的視頻播放、解碼、拼接等播控工作，共7個8K分辨率，播放幀率達到每秒50幀，超過27路4K50Hz視頻信号的同步播放，采集實時互動畫面，可以完美呈現裸眼3D效果，帶來超高清視頻播放視覺體驗，承載了開幕式至少60%的儀式演出創意。

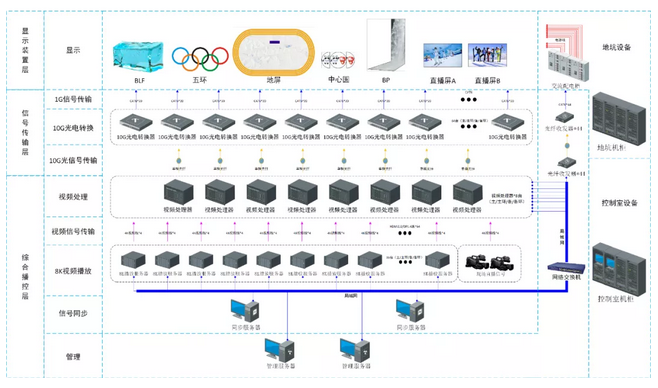

開幕式顯示系統設計總體(利亞德設計繪制)
同時，播控系統也負責發出火炬、五環的播放時間觸發信号，保證開幕式關鍵視覺效果之間的精确同步。
一場完美的冬奧會開幕式，是中國科技企業攜手向世界兌現的承諾。
時代前進的車輪不舍晝夜，從全彩屏到LED小間距，到Micro LED顯示技術的快速發展，中國科技力量和運動健兒的體育精神，都在國人的奧運記憶裏譜寫出了一段段關于突破與變革的旋律。
利亞德有幸以“雙奧之企”的身份，深度參與兩屆奧運會的開幕式盛典，滿懷感恩之心，感恩時代的偉大，祖國的強大，感恩主管單位的信任，合作夥伴的支持。利亞德将繼續踐行科技強國、實業興邦，爲中華民族偉大複興而不懈努力。
