【高景說】LED顯示屏中的新工藝COB封裝技術閱讀次數 [821] 發布時間 :2022/11/14

         當前的河南LED顯示屏市場，不少人已經接觸到COB技術的LED小間距LED顯示屏，那麽我(wǒ)們最常用的是SMD就是表貼技術的LED小間距LED顯示屏，這個COB是什麽？
       什麽是LED顯示屏的COB封裝
       LED顯示屏 COB（Chip On Board）封裝是指将LED芯片直接固定在印刷線路闆（PCB）上，芯片與線路闆間通過引線鍵合進行電氣連接的LED封裝技術。其可以在一個很小的區域 内封裝幾十甚至上百個芯片，最後形成面光源。COB的封裝技術又被歸類爲免封裝或者省封裝的模式，但是這種封裝方式卻并不是省去封裝環節，而是省去封裝流程，和貼片（SMD）工藝相比，COB的封裝流程要省去幾個步驟，在一定程度上節省了時間和工藝，也在一定程度上節約了成本。

LED顯示屏的COB封裝都有哪些特點

與點光源封裝相比，COB面光源封裝技術具有價格低廉（僅爲同芯片的1/3左右）、節約空間、散熱容易、發光 效率提高、封裝工藝技術成熟等優點。

       1.超輕薄：可根據客戶的實際需求，采用厚度從0.4-1.2mm厚度的PCB闆，使重量最少降低到原來傳統産品的1/3，可爲客戶顯著降低結構、運輸和工程成本。
       2.防撞抗壓：COB産品是直接将LED芯片封裝在PCB闆的凹形燈位内，然後用環氧樹脂膠封裝固化，燈點表面凸起成球面，光滑而堅硬，耐撞耐磨。
       3.大視角：COB封裝采用的是淺井球面發光，視角大于175度，接近180度，而且具有更優秀的光學漫散色渾光效果。
       4.可彎曲：可彎曲能力是COB封裝所獨有的特性，PCB的彎曲不會對封裝好的LED芯片造成破壞，因此使用COB模組可方便地制作LED弧形屏，圓形屏，波浪形屏。是酒吧、夜總會個性化造型屏的理想基材。可做到無縫隙拼接，制作結構簡單，而且價格遠遠低于柔性線路闆和傳統顯示屏模組制作的LED異形屏。
       5.散熱能力強：COB産品是把燈封裝在PCB闆上，通過PCB闆上的銅箔快速将燈芯的熱量傳出，而且PCB闆的銅箔厚度都有嚴格的工藝要求，加上沉金工藝，幾乎不會造成嚴重的光衰減。所以很少死燈，大大延長了LED顯示屏的壽命。
       6.耐磨、易清潔：燈點表面凸起成球面，光滑而堅硬，耐撞耐磨；出現壞點，可以逐點維修；沒有面罩，有灰塵用水或布即可清潔。
       7.全天候優良特性：采用三重防護處理，防水、潮、腐、塵、靜電、氧化、紫外效果突出；滿足全天候工作條件，零下30度到零上80度的溫差環境仍可正常使用。

LED顯示屏COB目前的現狀

         從上我(wǒ)們可以了解到LED顯示屏COB顯示封裝的優勢還真是不少，尤其是與傳統的封裝形式一對比，那麽對比效果就更加明顯。既然存在着諸多的優勢，爲什麽沒有在LED顯示屏的發展早期得到大規模的運用呢？
       首先技術上，COB封裝仍存在光衰、壽命短、可靠性差等不足之處，屏面墨色不好掌控，就是在燈不點亮的時候，表面墨色不一緻的問題；
       其次成本上，和貼片工藝相比，COB的封裝流程要省去幾個封裝流程，不需要過回流焊，這也成爲COB的優勢之一，在一定程度上節省了時間和工藝，也在一定程度上節約了成本。
       但是還存在以下幾個問題：

1、封裝過程的一次通過率

         COB封裝方式由于其特性，COB封裝是要在一塊大的闆子上，這塊闆子上最多擁有1024顆燈，SMD如果封壞了一顆燈，隻需要換一顆就行了，但是COB封裝的1024顆燈封裝完成之後，要進行測試，所有燈确認沒有問題之後，才能進行封膠。如何保證整闆1024顆燈完全完好，一次通過率是非常大的挑戰。

2、成品一次通過率

         COB産品是先封燈，封完燈之後，IC驅動器件要進行過回流焊工藝處理，如何保證燈面在過回流焊處理的時候，爐内240度的高溫不對燈造成損害。這又是一大挑戰，和SMD相比，COB節省了燈面過回流焊的處理，但是器件面和SMD一樣，都需要過回流焊處理的，也就是說SMD要過兩次回流焊，不同的是，SMD過回流焊的時候，爐内的溫度會對燈面造成兩種損傷，一種是焊線，溫度過高，就會急劇性快速膨脹，會造成燈絲拉斷，第二個是爐内熱量通過支架的4個管腳迅速傳遞到燈芯上，燈芯上可能會造成細小的碎化損傷，這種損傷很緻命，檢測往往很難發現，包括做老化測試也很難檢測出，但是晶體的這種細小的損傷細微的裂縫，經過一段時間的使用，這種弊端就會凸顯出來，繼而導緻燈失效。而COB就是要保證在燈面過回流焊的時候，爐内高溫不對其造成損害，保證良品率，這也是非常重要的層面。

3、整燈維修

對于COB燈的維護，需要專業的一起來進行修護與維護。而單燈維護有一個最大的問題就是，修好之後，燈的周圍會出現一個圈，修一顆燈，周邊一圈都會被焊槍熏到，維修難度也比較高。
       COB封裝的未來
從上對比可知，LED顯示屏COB封裝減少了幾個步驟，降低了成本，但是由于封裝工藝的特殊性，成品率低于表貼工藝，在後期使用維護上也不及表貼方便，在目前是的市場中，大于1.2MM間距的LED顯示屏中占比不大，沒有成本優勢。
但随着LED顯示市場進入1.0MM及以下市場，用戶對高清4K、8K需求，LED顯示屏COB會逐漸發揮應用的市場價值。

        高景與COB技術
       河南高景緻力于小間距LED顯控系統的研究及技術方案更新，不斷提高河南高景在各行業各應用場景的大屏幕顯示及控制應用整體解決方案的能力。2021年公司繼續與行業内廠家利亞德、MAXHUB、小鳥、凱視達、魅視、天合、視睿訊、澄通、卡萊特等簽約河南核心代理商。憑借上遊廠家優勢産品與已有各類解決方案，我(wǒ)們充分因地制宜，修改完善，爲新老客戶在2021年提供更專業更合理的産品與解決方案。

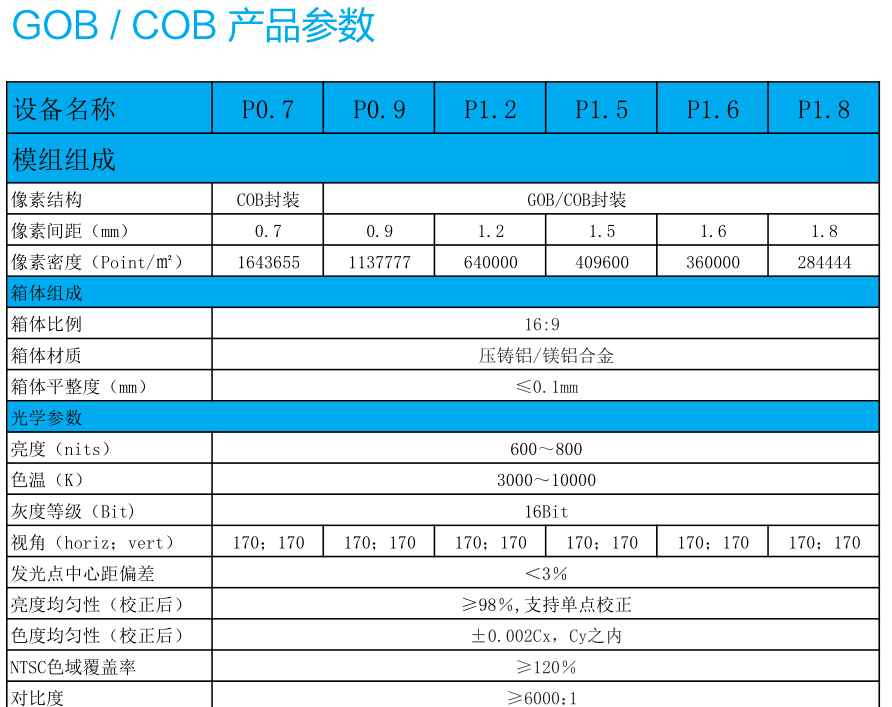

公司目前推出的COB産品如下：
更多詳細請聯系我(wǒ)們。
