當前位置： 首頁 > 新聞中心 > 高景說 【高景說】LED顯示屏的幾種控制方式閱讀次數 [753] 發布時間 :2022/11/14
LED顯示屏控制方式，是按照用戶需求控制LED大屏幕正确顯示的方式，所需要的設備主要包括視頻處理器、LED發送卡、多媒體播放器等。主要負責将外部的視頻輸入信号或者闆載的多媒體文件轉換成LED大屏幕易于識别的數字信号，從而點亮LED大屏幕，按照接入信号方式則可分爲同步控制系統和異步控制系統。
首先說一下LED顯示屏的異步控制系統
異步就是先把要顯示的文本、圖片、視頻等素材存到U盤、網盤、雲服務器等，通過節目預設将素材在大屏上按照一定的時間順序播放顯示。我(wǒ)們常見的信息發布、廣告宣傳都是異步系統。優點是不用實時開啓電腦，一個控制端（電腦、平闆或手機）可以同時控制若幹個顯示終端。
LED 顯示屏的同步控制系統
就是将電腦信号、攝像機、DVD、網絡直播電視等實時畫面同步投到大屏上顯示，根據視頻源數量和顯示終端的數量，我(wǒ)們将同步控制系統分爲四種控制模式：
1、普通同步控制模式：
一對一顯示，就是說1個視頻源在1塊屏上顯示，隻顯示一個全屏畫面，這是最簡單也是最普通的顯示模式。
2、雲拼接控制方式：一對多顯示,1個信号源在1個或多個屏上顯示多個畫面。
雲播控主要特點：單台計算機支持海量圖片、視頻輸出顯示；超高清桌面地圖、支持動态刷新；支持多個窗口圖片自動輪播展示；支持模式一鍵切換、支持圖片、視頻開窗切換。
适用如下多個場景：
安防監控領域無需額外的解碼硬件成本，系統直接解碼顯示IP攝像業務系統演示場景，無需外接硬件采集設備，可直接運行顯示用戶Web應用，如WebGIS等展示&演示場景，系統支持超高分圖片、多媒體視頻直接動态播放顯示無需外接硬件編碼設備，系統支持計算機多個應用窗口的雲接入顯示，不需要一個窗口配置一台計算機做信号源
系統支持歡迎字幕顯示，支持超高清字幕功能，字幕字體、顔色、大小、方向、背景顔色、背景透明度、背景圖片等都可靈活選擇，支持時鍾組合顯示。
3、多畫面拼接控制方式：多對一或多顯示，多個信号在一塊屏上顯示多個畫面。
這是比較常見的控制方式，在高清視頻會議室、監控指揮中心、生産調度中心，将計算機信号和攝像機信号接入多畫面處理器，圖像經處理輸出給發送卡再到大屏顯示。
主要特點:支持滾動字幕，在拼接屏上添加歡迎詞、标語口号等作爲滾動字幕。自定義設置字體、大小、顔色、字間距、移動速度。
拼距一體，單台設備即可實現大屏拼接和矩陣切換功能，提高設備集成度，簡化配置，便于系統建設。
高分地圖，添加本地圖片源作爲大屏固定底層畫面，無需底圖機或額外闆卡，掉電不丢失，上電自動恢複。
場景調用及輪巡，将大屏布局或解碼通道配置保存爲場景，随需一鍵調用。多場景可自動輪循顯示，免去重複設置步驟。
可視化操作，操控端實時預覽信号源及拼接大屏的顯示狀态，全可視化管理，有效防止誤操作，即時響應突發狀況。
信号源管理，支持信号分組、重命名、搜索及IP源批量導入導出等功能，縮短信号配置及查找時間，提高工作效率。
監測報警，對設備各個模塊進行狀态監測，當設備發生故障時可主動告警提示，以便操作員及時知曉并處理。
主要特點:支持滾動字幕，在拼接屏上添加歡迎詞、标語口号等作爲滾動字幕。自定義設置字體、大小、顔色、字間距、移動速度。
拼距一體，單台設備即可實現大屏拼接和矩陣切換功能，提高設備集成度，簡化配置，便于系統建設。
高分地圖，添加本地圖片源作爲大屏固定底層畫面，無需底圖機或額外闆卡，掉電不丢失，上電自動恢複。
場景調用及輪巡，将大屏布局或解碼通道配置保存爲場景，随需一鍵調用。多場景可自動輪循顯示，免去重複設置步驟。
可視化操作，操控端實時預覽信号源及拼接大屏的顯示狀态，全可視化管理，有效防止誤操作，即時響應突發狀況。
信号源管理，支持信号分組、重命名、搜索及IP源批量導入導出等功能，縮短信号配置及查找時間，提高工作效率。
監測報警，對設備各個模塊進行狀态監測，當設備發生故障時可主動告警提示，以便操作員及時知曉并處理。
4、分布式控制方式：
多對多顯示，多個信号在多個屏上顯示多個畫面，原則上沒有數量的限制。分布式控制方式是近年來推出市場的新一代顯控解決方案，也是本文重點介紹的。

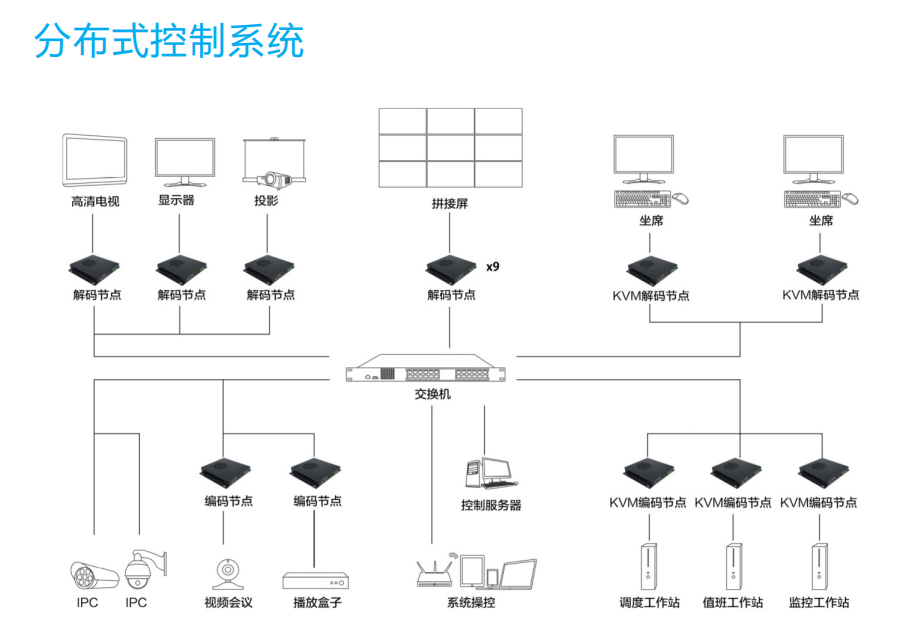

如上圖所示，我(wǒ)們可以把高清電視、顯示器、投影等看作是在不同房間不同位置的LED大屏，分布式輸入輸出節點理解成多畫面拼接處理器的輸入和輸出端，分布式是有别于多畫面拼接處理器的集中式控制管理，主要依靠網絡進行布局，采用輸入、 輸出節點設備進行編解碼，行業H.265算法下實現4：4：4原畫質，實現低碼率高質量圖像， 有效解決了高碼率産品在多路并行時畫面卡死、撕裂不同步等問題。節點具備可視化調度、 拼接（無需拼接處理器）、KVM坐席、安防信号整合、異地互聯互通、遠程控制協作、視頻 會議等功能；主要應用于應急指揮、智慧交通、能源調度、智慧庭審、融媒體中心等
分布式主要有以下特點
分布式主要有以下特點
1）、可視化人機交互：
分布式坐席協作系統在音視頻傳輸切換方面，爲了提高用戶使用的便捷性，減少用戶學習成本，同時，提高人機交互方面的人體工程學舒适性和指揮調度精準性，我(wǒ)們可以采用完全可視化，所見所得的人機交互系統。該系統能夠實現：所有音視頻實時可預覽、設備運行狀态實時可監測、人機交互操作實時雙向反饋等所有控制和受控設備均完全可視化呈現。用戶在無線/有線控制終端上可以做到所有操作提前預判、結果實時呈現，控制終端上所顯示的和實際環境所呈現的效果完全相同。
2）、集中統一管理：
在音視頻綜合管控方面，各種資源平台和各類設備的管理，如果分散處置，将給用戶的使用帶來極大不便。在一套無線/有線控制終端上，實現所有音視頻設備和環境設備的綜合管控，是本系統設計重點。用戶隻需手持智能控制終端，即可實現集中統一管理和控制，如雙向反饋顯示溫度、濕度、pm2.5 及周邊環境狀态；跨平台多操作終端實時同步界面反饋。同時，能夠達到分區管理，Follow me信号随人。控制終端不僅能精準調度所需的音視頻信号，同時也可以直接控制環境/設備，使它們滿足當前應用場景需求。此外，本系統還可以實現“一鍵保存會場環境狀态，一鍵恢複”和“分配不同賬号、單獨設置權限”功能。
3）、多系統無縫融合：
在跨平台多應用方面，在體驗館項目中有各種類型的信号源和顯示終端，按照以往的設計方案，需要采用不同的音視頻和控制子系統進行分别控制，不同的子系統可能由不同的廠商提供，在兼容性方面難免存在一些問題。因此，根據本項目應用場景特點，我(wǒ)們采用多合一系統，即融音視頻傳輸切換+大屏拼接處理+環境/設備集中控制三大子系統于一體，實現各系統間無縫融合，杜絕兼容性問題。由于普遍系統建設周期短，功能多，系統繁雜，因此多系統無縫融合勢在必行，以降低項目風險，大幅縮短建設周期和建設難度，提高建成後系統的穩定性和可靠性。
4）、跨區域跨部門互聯互通：
在互聯互通方面，監控中心、值班室、視頻會議室、指揮中心、研判室、決策室可跨區域跨部門互聯互通。指揮中心建設的綜合業務管理系統和各類數據資源系統，在實際應用場景中，可以從坐席區或研判、決策區調取所需的信息資源用于當前的會議和研判展示，減少重複建設，提高整套系統的利用率，實現最大的社會效益和經濟效益，實現新開發軟件系統與已有軟件系統之間的全面系統對接和業務融合。在跨區域互聯互通方面，數字化和網絡化是必不可少的技術手段，因此，我(wǒ)們整套系統都将采用基于網絡架構的數字化、網絡化和自動化的系統來搭建完成。
5）、坐席協作管理：
坐席系統可以對顯示的各個信息進行智能化管理，熱鍵OSD快速任意切換，達到實時全面地觀看和掌握各方面信息的目的，大大提高了指揮調度和決策的效率和準确性，各系統信息顯示的直觀性和可操作性，更可實現人機分離，一人多機，一機多屏等功能，解決了各席位之間工作信息孤立的問題，同時通過可視化數據管理和分享，幫助操作員在面臨大量數據，需要做出複雜決策的時候，提供一個良好的硬件基礎平台，大大簡化了業務流程，提供整體業務效率。
